Pertemuan ke 6: Jenis Komunikasi Data

Topik Bahasan

Proyek Dasar Mikrokontroller (Jenis Electronics Development Board dan Bahasa Pemrograman Microcontroller, Pengenalan & Jenis Komunikasi Data, Pengenalan Teknologi Smart card, Praktik Dasar Elektronika)

Deskripsi

• Memahami berbagai jenis Electronics Development Board seperti: Arduino Uno/Nano, ATMega Series, STM32, ESP8266, ESP32, Raspi Pi Pico, Raspberry Pi, dan Jetson Nano
• Memahami jenis komunikasi data, baik data wired maupun wireless seperti: Komunikasi Serial, I2C, SPI, WiFi, Bluetooth / BLE, LoRa, ZigBee, Seluler (2G - 5G), NFC, dan NB-IoT.
• Memahami konsep dan teknologi smart card seperti Mifare, Desfire, Javacard dan protokol komunikasi smart car(APDU).
• Mampu menggunakan solder/desolder dengan benar, mampu mensimulasikan dan merancang rangkaian listrik (fritzing/wokwi), Mampu menerapkan dasar pemrograman Arduino.

Praktikum

Tentu, berikut adalah langkah-langkah untuk membuat proyek di Wokwi yang menghidupkan LED menggunakan komunikasi serial pada board ESP32:

Langkah-langkah Menggunakan Wokwi

1. Masuk ke Wokwi:

   • Buka Wokwi.

2. Buat Proyek Baru:

   • Klik "New Project" dan pilih "ESP32".



3. Tambah Komponen:

   • Klik "Add Part" dan cari "LED".
   • Tambahkan LED ke canvas.
   • Klik "Add Part" dan cari "Resistor".

   • Tambahkan resistor ke canvas.



4. Wiring:

   • Sambungkan kaki positif LED (anoda) ke salah satu kaki resistor.
   • Sambungkan kaki lain resistor ke pin GPIO 2 pada ESP32.

   • Sambungkan kaki negatif LED (katoda) ke GND pada ESP32.



5. Upload Kode untuk ESP32:

   • Klik pada ikon "Code" untuk menambahkan kode ke ESP32.

   • Masukkan kode berikut untuk ESP32:

     void setup()
     {
       pinMode(13, OUTPUT);
       Serial.begin(9600);
     }
     void loop()
     {
       if (Serial.available()) {
         char c = Serial.read();
         if (c == 'A')
         {
           digitalWrite(13, HIGH);
           Serial.println("led on");
         }
         else if (c == 'B')
         {
           digitalWrite(13, LOW);
           Serial.println("led off");
         }
       }
     }

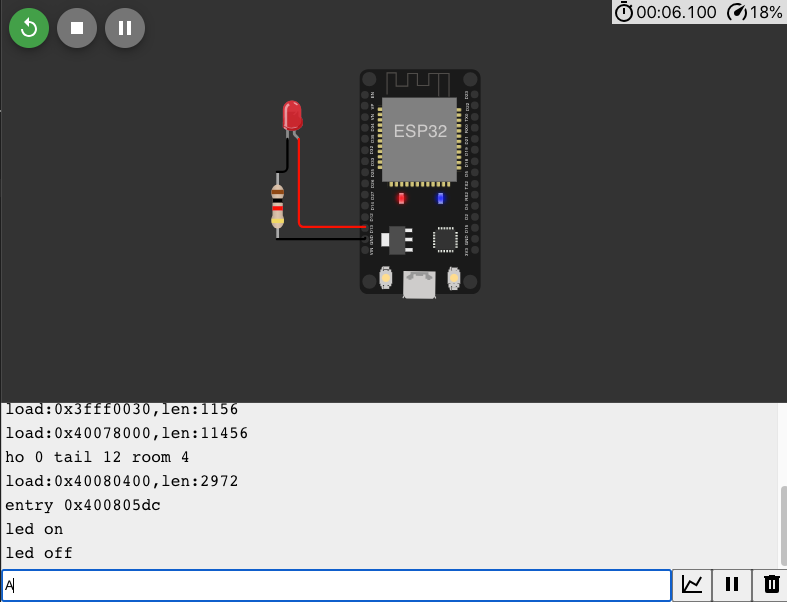

6. Run Simulation:

   • Klik "Start Simulation" untuk menjalankan simulasi.



   • Masukkan huruf A atau B untuk menghidupkan/mematikan LED melalui serial monitor.

Tugas Mandiri

Dengan menggunakan wokwi silakan mensimulasikan penggunaan aktuator dan aktuator sekaligus menggunakan komunikasi serial. Silakan dokumentasikan hasil simulasi dengan screen recording.
